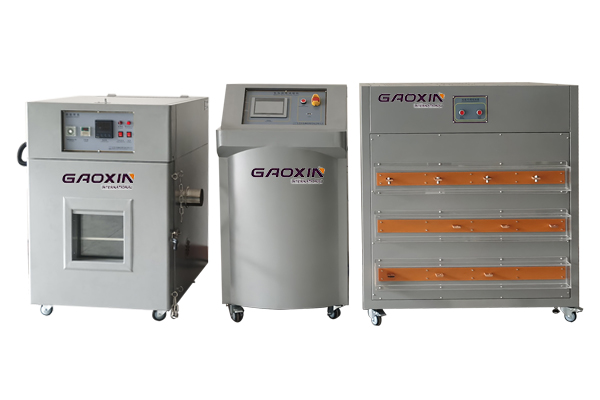

產品名稱：電池短路試驗機（高溫防爆箱+觸摸屏控制器+電阻箱）
產品型號：GX-6055-NT5
產品用途：電池短路試驗機綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
一、產品名稱：電池短路試驗機（高溫防爆箱+觸摸屏控制器+電阻箱）
二、產品型號：GX-6055-NT5
三、產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
工作電壓： | 交流 220V 50Hz-60Hz; |
沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
動作特性： | 冷態吸合電壓 ≯66％Us，冷態釋放電壓 ≯30％Us，≮5％Us |
短路方式： | 氣動吸合式 |
可測電池最大電壓： | 100V |
直流響應時間： | ≤5μs |
最大短路電流： | 1000A |
裝置回路內阻： | ≤5mΩ，≤10mΩ，≤20mΩ，≤30mΩ，≤40±10mΩ，≤50mΩ，≤60±20mΩ，≤80±20mΩ（可調） |
動作時間： | 吸合時間/釋放時間 ≯30ms |
箱體溫度范圍： | 常溫+10~150℃ |
溫度均勻度： | ±1.5℃ |
溫度波動度： | ±0.5℃ |
可設置循環： | ≥500次循環 |
通道數： | 5 通道，每個電池 1 通道 |
電阻可調范圍： | ≤5mΩ，≤10mΩ，≤20mΩ，≤30mΩ，≤40±10mΩ，≤50mΩ，≤60±20mΩ，≤80±20mΩ（可調） |
高溫箱測試箱內箱尺寸： | 600*600*600mm （寬*高*深） |
高溫箱測試箱外箱尺寸： | 約 850*1250*800 mm（寬*高*深） |
電阻箱尺寸： | 500 *1290*1220 mm （寬*深*高，立式） |
工作環境： | 溫度-10℃~100℃ ，濕度 10~90%無凝露 |
使用電源： | AC220V , 50HZ，15A |
整機功率： | 3.5KW |
使用氣源： | 0.5~0.8MPa |
