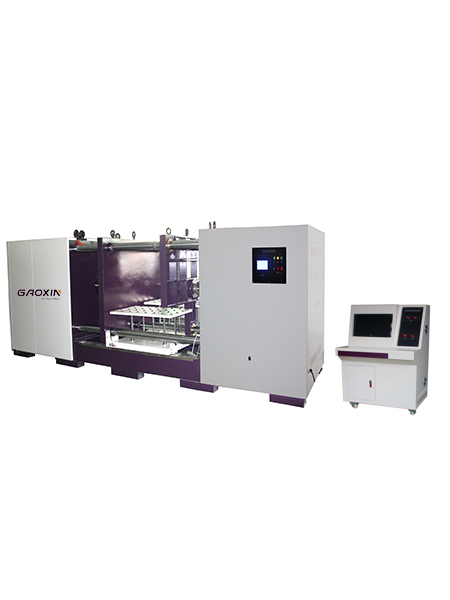

產品名稱：電池包擠壓針刺一體機
產品型號：GX-5067-AL
產品用途：本機用于電池包或系統在針刺擠壓環境下的安全性。包括新能源項目動力電池電芯、單體、模組、PACK級別電池包或系統、超級電容器等各類電池產品及結構件的安全性驗證試驗，用于評估電池的安全性能。該設備在試驗時一旦發生需電池起火或爆炸時能完全保證人身安全和不對試驗環境造成危害。該機產品測試功能豐富，測試參數可以靈活調整。
一、產品名稱：電池包擠壓針刺一體機
二、產品型號：GX-5067-AL
三、產品規格參數：
型號 | GX-5067-AL20T | GX-5067-AL50T | GX-5067-AL100T |
zui大擠壓力 | 20T,50T,100T（可選） | ||
結構形式 | 臥式 | ||
液壓系統 | 雙油缸驅動 | ||
擠壓方式 | 從兩邊向中間擠壓 | ||
遠程控制 | 設備本體控制部分分開 | ||
速度 | 擠壓0-10mm/s（可調）,精度≤±0.5%滿量程 針刺0-60mm/s（可調），精度≤±0.5%滿量程 | ||
控制方式 | 電腦遠程控制 | ||
驅動方式 | 電液伺服控制或電液比例閥控制 | ||
力量控制精度 | ±0.5%滿量程或±1%滿量程 | ||
位移/行程分辨率 | ±0.01mm | ||
擠壓變形量 | 0-100%多檔位工步設置，可連續實現多層擠壓形裝填 | ||
擠壓夾具 | 異性擠壓頭（300*150mm），平面擠壓盤，圓弧擠壓盤(半徑75mm)，可根據不同標準選配不同夾具 | ||
數據采集模塊 | 獨立遠程采集隔離，多路電壓、溫度、電流采集通道，確保數據無誤，采集頻率100HZ | ||
安全保護系統 | 漏電、超溫、過壓、過載、過電流保護 | ||
其他功能 | 測試空間安裝照明系統，視頻監控系統，強力排煙系統，煙霧自動提示裝置 | ||
四、電池包擠壓針刺一體機產品滿足標準：
4.1. GB/T 31467.3-2015 《電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法》
4.2. GB/T 31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
4.3. GB/T 18333.2-2015《電動汽車用鋅空氣電池》
4.4. UL 2580-2013《電動汽車電池安規標準》
4.5. SAND99-0497《美國汽車用動力電池測試標準》
4.6. IEC 62660-2 《電動道路車輛驅動用鋰離子蓄電池—第 2 部分：可靠性和濫用測試》
4.7.ISO12405-3《電動道路車輛-鋰離子動力電池組和系統測試規格第3部分：安全性能要求》等測試標準

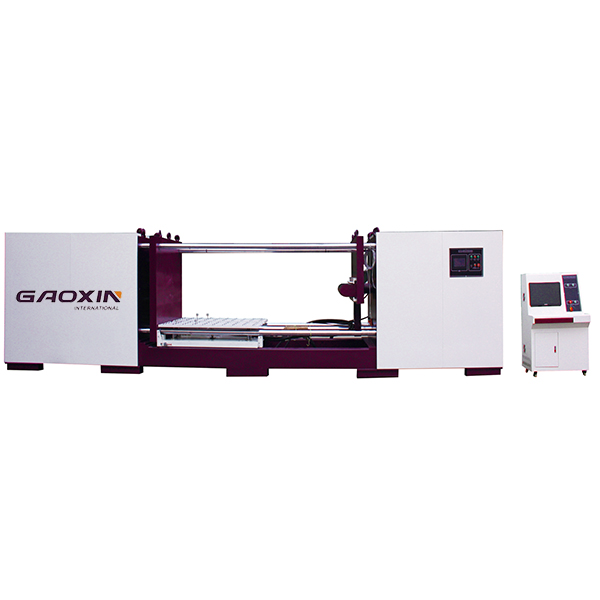

產品名稱：電池包擠壓針刺一體機
產品型號：GX-5067-AL
產品用途：本機用于電池包或系統在針刺擠壓環境下的安全性。包括新能源項目動力電池電芯、單體、模組、PACK級別電池包或系統、超級電容器等各類電池產品及結構件的安全性驗證試驗，用于評估電池的安全性能。該設備在試驗時一旦發生需電池起火或爆炸時能完全保證人身安全和不對試驗環境造成危害。該機產品測試功能豐富，測試參數可以靈活調整。
微信二維碼
服務熱線：400-691-6318
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱：電池包擠壓針刺一體機
二、產品型號：GX-5067-AL
三、產品規格參數：
型號 | GX-5067-AL20T | GX-5067-AL50T | GX-5067-AL100T |
zui大擠壓力 | 20T,50T,100T（可選） | ||
結構形式 | 臥式 | ||
液壓系統 | 雙油缸驅動 | ||
擠壓方式 | 從兩邊向中間擠壓 | ||
遠程控制 | 設備本體控制部分分開 | ||
速度 | 擠壓0-10mm/s（可調）,精度≤±0.5%滿量程 針刺0-60mm/s（可調），精度≤±0.5%滿量程 | ||
控制方式 | 電腦遠程控制 | ||
驅動方式 | 電液伺服控制或電液比例閥控制 | ||
力量控制精度 | ±0.5%滿量程或±1%滿量程 | ||
位移/行程分辨率 | ±0.01mm | ||
擠壓變形量 | 0-100%多檔位工步設置，可連續實現多層擠壓形裝填 | ||
擠壓夾具 | 異性擠壓頭（300*150mm），平面擠壓盤，圓弧擠壓盤(半徑75mm)，可根據不同標準選配不同夾具 | ||
數據采集模塊 | 獨立遠程采集隔離，多路電壓、溫度、電流采集通道，確保數據無誤，采集頻率100HZ | ||
安全保護系統 | 漏電、超溫、過壓、過載、過電流保護 | ||
其他功能 | 測試空間安裝照明系統，視頻監控系統，強力排煙系統，煙霧自動提示裝置 | ||
四、電池包擠壓針刺一體機產品滿足標準：
4.1. GB/T 31467.3-2015 《電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法》
4.2. GB/T 31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
4.3. GB/T 18333.2-2015《電動汽車用鋅空氣電池》
4.4. UL 2580-2013《電動汽車電池安規標準》
4.5. SAND99-0497《美國汽車用動力電池測試標準》
4.6. IEC 62660-2 《電動道路車輛驅動用鋰離子蓄電池—第 2 部分：可靠性和濫用測試》
4.7.ISO12405-3《電動道路車輛-鋰離子動力電池組和系統測試規格第3部分：安全性能要求》等測試標準
