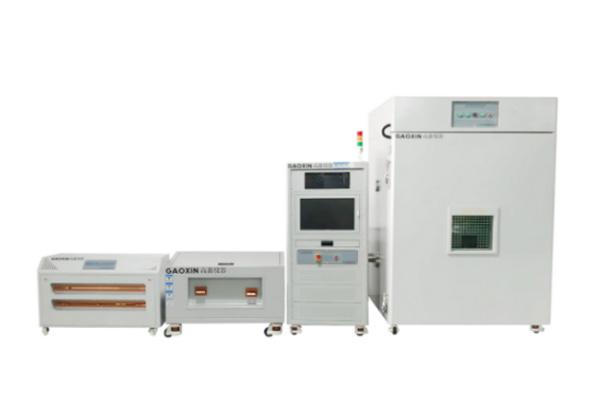

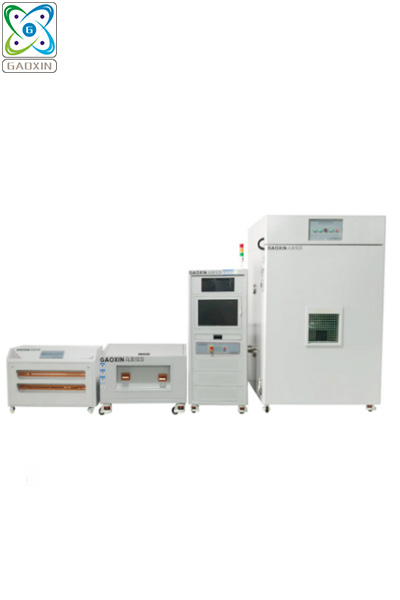

產品名稱：電池包短路試驗機
產品型號：GX-6055-10000ACTA
產品用途：電池包短路設備應用：主要用于新能源項目動力電池電芯、單體、模組、PACK級別電池包及結構件的安全性驗證試驗。模擬電池電芯、單體、模組、PACK級別電池包在使用、運輸及儲存過程中發生短路的情形，用于評估電池的安全性能。在試驗室中呈現電池包或系統實際使用狀況，發現問題、解決問題，優化產品設計、提高產品質量。
一、產品名稱：電池包短路試驗機
二、產品型號：GX-6055-10000ACTA
三、產品用途：電池包短路設備應用：主要用于新能源項目動力電池電芯、單體、模組、PACK級別電池包及結構件的安全性驗證試驗。模擬電池電芯、單體、模組、PACK級別電池包在使用、運輸及儲存過程中發生短路的情形，用于評估電池的安全性能。在試驗室中呈現電池包或系統實際使用狀況，發現問題、解決問題，優化產品設計、提高產品質量。
沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
動作特性： | 7.2.1.冷態吸合電壓≯66％Us 7.2.2.冷態釋放電壓≯30％Us，≮5％Us |
動作時間： | 吸合時間/釋放時間≯20ms |
最大工作電流持續時間： | ≥30s |
電壓采集范圍： | 0~1000V |
電壓分辨率： | 0.1V |
電壓測量精度： | ±0.25%（全量程） |
電壓采集通道： | 0~1000V :1通道，通道間絕緣，可支持擴展 |
額定測試電流： | ≥10000A |
最大工作電流： | ≥10000A |
最大脈沖電流： | ≥10000A |
電流采集范圍： | 0~10000A |
電流測量精度： | 精度為±0.75% |
電流分辯率： | ≤1A |
電流采集通道： | 標配1通道，通道間絕緣，可支持擴展 |
溫度采集范圍： | 0~800℃ |
溫度采集精度及分辨率： | ≤±0.5℃ |
溫度采集通通道： | 1通道，通道間絕緣，可支持擴展 |
數據采集頻率： | 100次/S (10ms) |
運行時間記錄精度： | ≤±0.1%（全量程） |
測試數據： | 電壓/電流/溫度數據實時顯示和記錄在控制軟件上，并自動繪制電壓/電流/溫度/時間曲線 |
控制方式： | 電腦控制+遙控控制方式 |
短路方式： | 電磁式吸合式，自帶滅弧功能在斷開時同步強制斷開裝置 |
短路截止條件： | 可通過設定電壓及時間參數來實現短路的停止 |
裝置回路內阻： | 該內阻包接觸器及連接部件電阻箱 |
短路內阻切換方式： | 手動切換，短路用端接線一端端口為通鼻子，可通過螺栓與接觸器的螺絲孔相進行固定，另一端為帶有銅端子的電池夾具，可直接夾持的電池的正負極上，更換時只需取下固定螺栓即可進行更換 |
短路測試響應時間（短路閘開始閉合至完全閉合）： | ≤100ms |
機械壽命： | 30萬次 |
電壽命： | ≧5萬次 |
遙控距離： | 無固體阻隔10m |
短路時間： | 0~9999H59M59S可設定 |
控制器外尺寸： | W850*D650*H1350mm |
試驗機主機箱外尺寸： | W1000*D600*H720mm |
可調電阻箱尺寸 ： | W1200* D1200*H1680 mm |
電池溫控防爆箱外尺寸： | W1400*D1500*H1700 mm |
凈 重： | 約105kg+260kg+220kg+450kg |
使用電源： | 3∮，AC380V±10﹪，50Hz，26A |
設備噪聲： | 設備噪音在任何情況下不高于70dB(距離設備1米處測量) |
產品名稱：電池包短路試驗機
產品型號：GX-6055-10000ACTA
產品用途：電池包短路設備應用：主要用于新能源項目動力電池電芯、單體、模組、PACK級別電池包及結構件的安全性驗證試驗。模擬電池電芯、單體、模組、PACK級別電池包在使用、運輸及儲存過程中發生短路的情形，用于評估電池的安全性能。在試驗室中呈現電池包或系統實際使用狀況，發現問題、解決問題，優化產品設計、提高產品質量。
微信二維碼
服務熱線：400-691-6318
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱：電池包短路試驗機
二、產品型號：GX-6055-10000ACTA
三、產品用途：電池包短路設備應用：主要用于新能源項目動力電池電芯、單體、模組、PACK級別電池包及結構件的安全性驗證試驗。模擬電池電芯、單體、模組、PACK級別電池包在使用、運輸及儲存過程中發生短路的情形，用于評估電池的安全性能。在試驗室中呈現電池包或系統實際使用狀況，發現問題、解決問題，優化產品設計、提高產品質量。
沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
動作特性： | 7.2.1.冷態吸合電壓≯66％Us 7.2.2.冷態釋放電壓≯30％Us，≮5％Us |
動作時間： | 吸合時間/釋放時間≯20ms |
最大工作電流持續時間： | ≥30s |
電壓采集范圍： | 0~1000V |
電壓分辨率： | 0.1V |
電壓測量精度： | ±0.25%（全量程） |
電壓采集通道： | 0~1000V :1通道，通道間絕緣，可支持擴展 |
額定測試電流： | ≥10000A |
最大工作電流： | ≥10000A |
最大脈沖電流： | ≥10000A |
電流采集范圍： | 0~10000A |
電流測量精度： | 精度為±0.75% |
電流分辯率： | ≤1A |
電流采集通道： | 標配1通道，通道間絕緣，可支持擴展 |
溫度采集范圍： | 0~800℃ |
溫度采集精度及分辨率： | ≤±0.5℃ |
溫度采集通通道： | 1通道，通道間絕緣，可支持擴展 |
數據采集頻率： | 100次/S (10ms) |
運行時間記錄精度： | ≤±0.1%（全量程） |
測試數據： | 電壓/電流/溫度數據實時顯示和記錄在控制軟件上，并自動繪制電壓/電流/溫度/時間曲線 |
控制方式： | 電腦控制+遙控控制方式 |
短路方式： | 電磁式吸合式，自帶滅弧功能在斷開時同步強制斷開裝置 |
短路截止條件： | 可通過設定電壓及時間參數來實現短路的停止 |
裝置回路內阻： | 該內阻包接觸器及連接部件電阻箱 |
短路內阻切換方式： | 手動切換，短路用端接線一端端口為通鼻子，可通過螺栓與接觸器的螺絲孔相進行固定，另一端為帶有銅端子的電池夾具，可直接夾持的電池的正負極上，更換時只需取下固定螺栓即可進行更換 |
短路測試響應時間（短路閘開始閉合至完全閉合）： | ≤100ms |
機械壽命： | 30萬次 |
電壽命： | ≧5萬次 |
遙控距離： | 無固體阻隔10m |
短路時間： | 0~9999H59M59S可設定 |
控制器外尺寸： | W850*D650*H1350mm |
試驗機主機箱外尺寸： | W1000*D600*H720mm |
可調電阻箱尺寸 ： | W1200* D1200*H1680 mm |
電池溫控防爆箱外尺寸： | W1400*D1500*H1700 mm |
凈 重： | 約105kg+260kg+220kg+450kg |
使用電源： | 3∮，AC380V±10﹪，50Hz，26A |
設備噪聲： | 設備噪音在任何情況下不高于70dB(距離設備1米處測量) |
