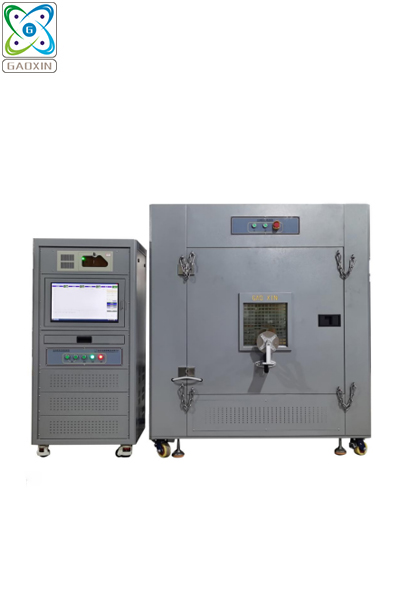

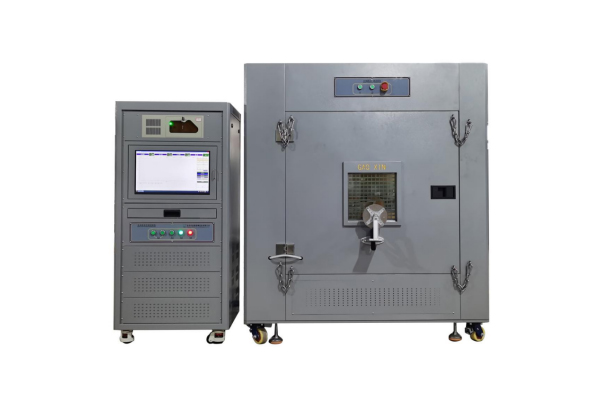

產品名稱：伺服電池擠壓針刺試驗機
產品型號：GX-5067-BSM5T
產品用途：本機適用于模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓的情形。電池以不爆炸不起火為合格。
一、產品名稱：伺服電池擠壓針刺試驗機
二、產品型號：GX-5067-BSM5T
三、產品用途：本機適用于模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓的情形。電池以不爆炸不起火為合格。
1.驅動方式 | 伺服電機驅動系統。 |
2.有效測試空間 | W8000×D800×H500mm（不含擠壓頭及夾具）。 |
3.擠壓結構及方式 | 本試驗機采用立式結構，左右動作。整個動力系統安裝在防爆箱體外部，可以避免試驗過程中的燃燒、爆炸對動力系統的損壞。 |
4.測試行程 | 0~400mm（不含擠壓頭） |
5.擠壓力范圍 | 1kN~50kN ， 可設置，可任意調整。 |
6.力量控制精度 | ±0.5%FS。 |
7.力值分辨率 | 0.01N。 |
8.力量采集精度 | ±0.2%FS。 |
9.力值單位 | N, kN，kgf ,lbf。 |
10.力量顯示 | 高精度壓力傳感并通過電腦屏顯示。 |
11.測試速度范圍 | 擠壓：0.1~15mm/s 內可調， 針刺：0.1~40mm/s 內可調， |
12.速度精度 | ±0.1mm/s。 |
13.速度分辨率 （解析度） | 0.01mm/s。 |
14.位移控制精度 | ±0.1mm |
15.位移分辨率 | ±0.01mm |
16.電壓采集 | 電壓采集: 0~100v; 采集通道數:2通道 電壓采集精度:±0.2%; 分辨率:0.001v 電壓采集速率:100Hz。 |
17.溫度采集 | 溫度測量范圍:-10~1000℃; 溫度分辨率:0.1℃; 溫度采集精度:+1.5℃; 溫度采集速率:100Hz; 采集通道數:2通道 |
18.采集通道數量 | 壓力，形變（位移），各1通道，溫度2通道， 電壓2通道。 |
19.控制方式 | （1）單片機+計算機（PC機）控制，近距離手持無線遙控+遠程電腦控制。 （2）近距離遙控升降臺和擠壓頭或鋼針對樣品的測試位置簡單方便; （3）遠程電腦50 米以上的控制距離，網線連接。 （4）遠程 PC 機控制，壓力、行程、總電壓、單體電壓或溫度均單獨或結合作為控制變量，任一條件達到設定值即停止試驗。 （5）單片機+PC機控制，整個試驗過程由上位機完成，各種數據曲線等可保存在上位機中。 （6）可連接電腦進行控制，能單獨或整體實現出力值、位移量、電壓、溫度之間的測試過程變化曲線圖，操作界面簡潔易操作，性能穩定可靠。 （7）具有手動和自動（上位機操作）兩種操作模式。 （8）設備主體與控制臺分離，可遠程操控，操作人員遠離測試區域，最大限的保護測試人員的安全。 |
20.試驗條件 | 力量、位移（形變）、電壓三者之一或者三者結合。 |
21.擠壓變形量 | 0.1~99%多檔位工步設置，可連續實現多層擠壓變形裝填. |
22.通信接口 | 以太網口，最大遠程距離可達60米。 |
23.測試保持時間 | 0~9999H （可任意設置）。 |
24.擠壓方向: | 垂直于蓄電池極板方向施壓或與蓄電池模塊在整車布局上最容易受到擠壓的方向相同,如果最容易受到擠壓的方向不可獲得,則垂直于單體蓄電池排列方向施壓 |
25.針刺方向: | 從垂直于蓄電池極板的方向貫穿，貫穿位置宜靠近所刺面的幾何中心，鋼針停留在蓄電池中或從垂直于蓄電池極板的方向，依次直至貫穿3個單體蓄電也（鋼針停留在蓄電池中） |
26.擠壓板形式 | 1. 半徑為75mm的半圓柱體，半圓柱體的長度大于為被擠壓電池的尺寸為600mm。 2. 擠壓板材質為高硬度鍍鉻鋼，硬度足夠擠壓鋼殼而不被損傷。表面有防腐鍍層加貼耐燃鐵氟龍膠布；下面平板預留導流槽，方便泄露的電解液流出。 3. 擠壓板固定裝置采用滑軌式結構，可快速安裝，方便更換。 4. 平面圓形擠壓板一套（直徑150mm）。 5. 直徑25±1 mm的鋼質半圓柱體。 |
27.針刺夾具及鋼針數量 | 1.標準針刺夾具：1套。 2.鋼針: φ3、φ5、φ6、φ8、φ10mm，圓錐角度 45°-60°，鎢鋼針各3支，長度 150mm，共15支。 |
28.試樣夾持方式 | 手動夾持 |
29.設備體積 | 主機W2200*D1560*H1860mm 控制器W700*D600*H11600(mm) |
| 30.使用電源 | 3∮,AC380V±10﹪，50Hz±2﹪ |
