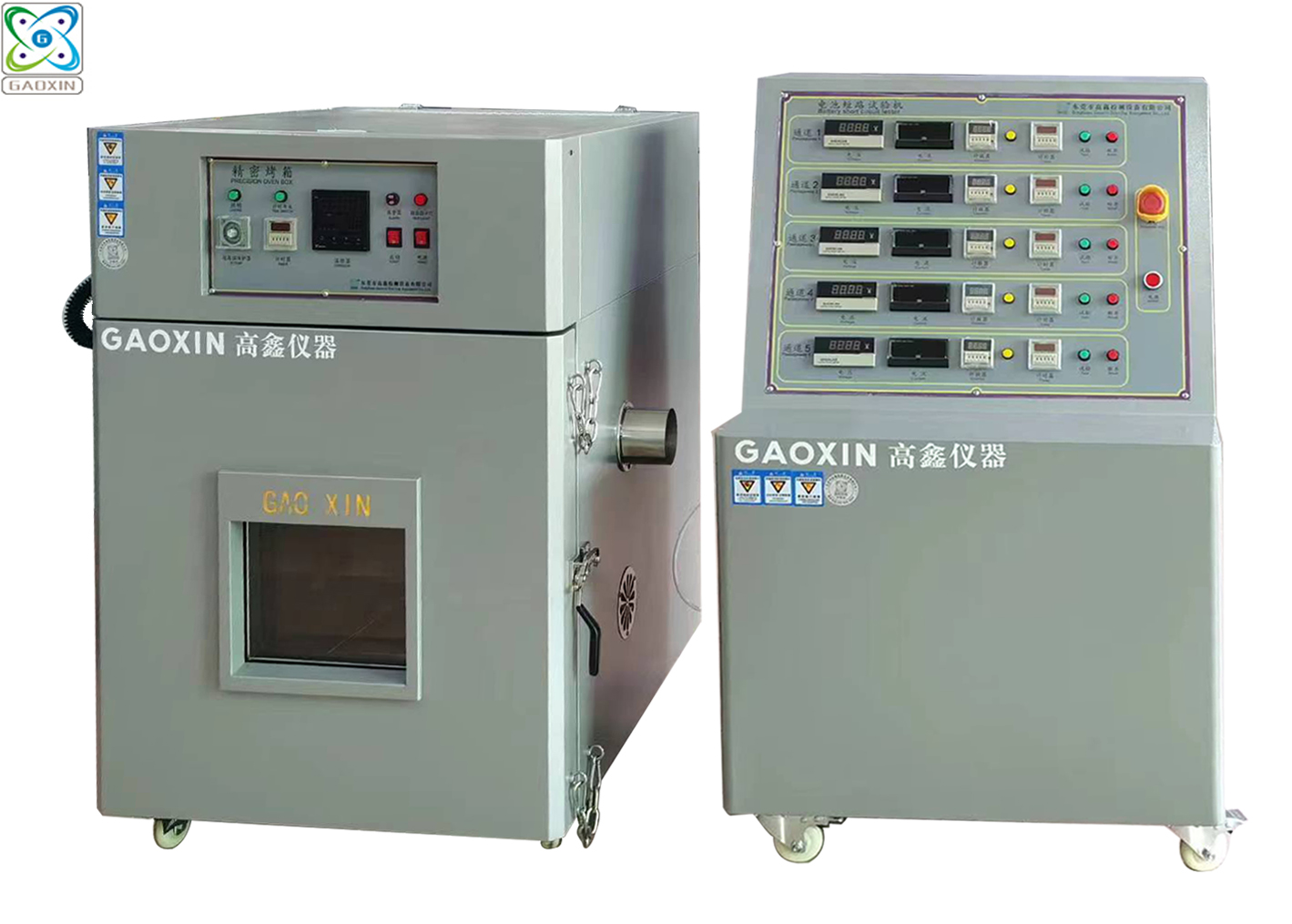

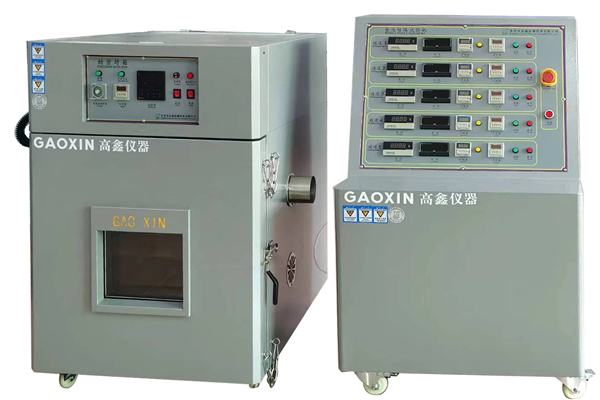

產品名稱：電池短路試驗機
產品型號：GX-6055-B5
產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
一、產品名稱：電池短路試驗機
二、產品型號：GX-6055-B5
三、產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
工作電壓： | 交流220V 50Hz-60Hz; |
沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
動作特性： | 冷態吸合電壓 ≯66％Us 冷態釋放電壓 ≯30％Us，≮5％Us |
可測電池最大電壓： | 100V |
直流響應時間： | ≤5μs |
最大短路電流： | 500A |
裝置回路內阻： | 電阻線 80±20mΩ， 5 對 |
遙控距離： | 無固體阻隔 7 米 |
短路端接線數量一： | 5組 |
箱體溫度范圍： | 常溫+10~150℃ |
動作時間： | 吸合時間/釋放時間 ≯30ms |
溫控箱材質 | 內箱：SUS#304不銹鋼板，外箱鋼板烤漆 |
保溫材質 | 高效壓縮玻璃保溫棉 |
溫度調節范圍： | 常溫+10℃~150℃ |
溫度控制精度： | 0.1℃ |
溫度均勻度： | ±2℃ |
溫度波動度： | ±0.5℃ |
測試箱內箱尺寸： | 600*600*600mm（W*D*H） |
測試箱外箱尺寸： | 900*1150*1210 mm（W*D*H） |
短路通道數： | 5 通道 每一通道可測試電池 1 個 5 個夾具間不相通 |
電壓表電流表數量： | 各5個 |
機械壽命： | 30萬次 |
工作環境： | 溫度-10℃~100℃ 濕度10~90%無凝露 |
使用電源： | AC220V, 50HZ， 16A |
設備功率： | 3.5KW |
使用氣源 | 0.6mpa~0.8 mpa |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://cqhmyk.com/
