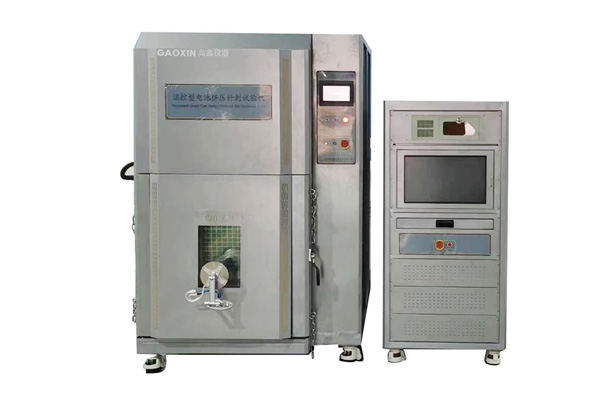

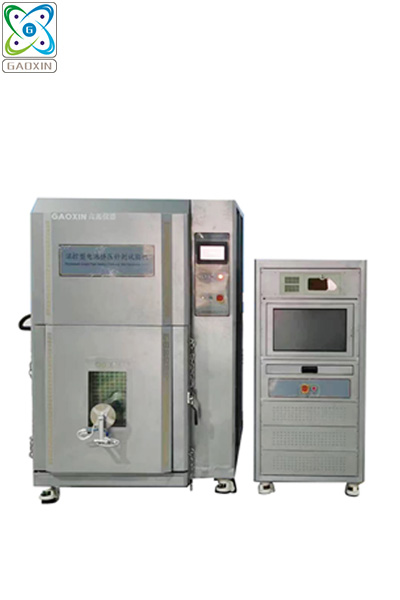

產品名稱：電池擠壓針刺一體試驗機
產品型號：GX-5067-2TSMH
產品用途：本設備應用于專門的實驗室研究和開發，針對終端電池在一定環境溫度條件下進行擠壓測試或針刺測試，并監控試驗過程數據。
一、產品名稱：電池擠壓針刺一體試驗機
二、產品型號：GX-5067-2TSMH
三、產品用途：本設備應用于專門的實驗室研究和開發，針對終端電池在一定環境溫度條件下進行擠壓測試或針刺測試，并監控試驗過程數據。
1.傳動方式： | 日本松下伺服電機驅動 |
2.擠壓方向： | 對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行； 對于方形和軟包電池，只對電池的寬面進行擠壓； 對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行的方式進行擠壓； 個樣品只做一次擠壓試驗。 |
3.擠壓頭（板）： | 標準φ15cm的圓形擠壓板，易裝卸更換，數量1套 直徑25±1 mm的鋼質半圓柱體，長度200mm |
4.其他測試夾具： | 4點抗彎夾具， 3點抗彎夾具，球壓夾具，疲勞測夾具，平面夾持夾具 等 同時配置通用底座一套 共10個夾具 |
5.擠壓方式： | a) 按GB 31241-2022 標準 b) 按UL1642/2054 新標準 c) 按UN38.3 /IEC62133 測試標準 d) 按UL1973/ 2058 電芯測試標準 |
6.最大壓力范圍： | 0~20kN（常用13 kN) |
7.壓力顯示精度： | ±0.01N，傳感器分辨率：1/100,000 |
8.力量顯示： | 高精度壓力傳感并通過計算機顯示 ，雙傳感器模式 |
9.控制方式： | 計算機遠程控制模式 |
10.測試速度： | 0.01~40mm/s可調可設定 |
11.單位轉換： | kg, N, LB, Mpa |
12.位移分辨率： | ±0.01 m |
13.電壓采集范圍： | 0~10V |
14.電壓采集精度： | ±0.1mV |
15.數據采樣頻率： | 100Hz |
16.有效測試空間： | 600*500*500mm（W*D*H） |
17.測試行程： | 300mm |
18.延時功能： | 1S-9999H可任意設定及調整 |
19.溫度采集：
| （1）溫度采集范圍：0~950℃ （2）溫度顯示精度：±0.01℃ （3）通道：1通道。 （4）測度完成后溫度采集繼續工作，全程監控電池表面溫度變化。 |
20通訊方式 | 通過以太網網口進行通訊，最大遠程距離可達60米。 |
21 溫度控制 | 01.溫度范圍： -20℃~100℃； 02.解析精度： ±0.1℃； 03.溫度波動度： ±0.5℃； 04.溫度均勻度： ±1.5℃； 05.升溫速率： 平均3℃/min（非線性空載，平均升溫）； 06.降溫速度： 平均1℃/min（非線性空載，平均降溫）； |
22.機臺尺寸： | 1370×1760×2000mm(寬×高×深 ) |
23.使用電源： | AC380V，50/60HZ，25A |
24.設備功率： | 4kW |
25.警示標簽： | 高溫部件、運動部件等易造成人體傷害的部件采用必要的保護裝置和警示標簽。 |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://cqhmyk.com/
