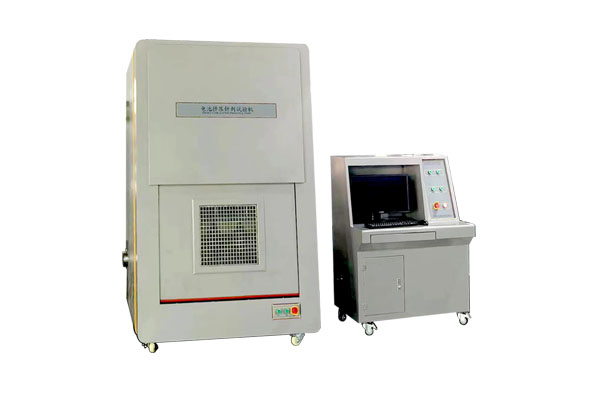

產品名稱：伺服電池擠壓針刺試驗機
產品型號：GX-5067-SM3T
產品用途：電池擠壓針刺試驗機適用于模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓或針刺的情形。電池以不爆炸不起火為合格。
一、產品名稱：伺服電池擠壓針刺試驗機
二、產品型號：GX-5067-SM3T
三、產品用途：電池擠壓針刺試驗機適用于模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓或針刺的情形。電池以不爆炸不起火為合格。
1.傳動方式 ：伺服電機驅動
2.擠壓方向:
對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行，
對于方形和軟包電池，只對電池的寬面進行擠壓
對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行的方式進行擠壓。
3.1個樣品只做一次擠壓試驗。
4.電池擠壓頭（板）：4套
4.1.標準方形擠壓板， 易裝卸更換（尺寸為30*30cm）
4.2.R=75 波形擠壓板，L=800mm ；
4.3.應力擠壓頭：￠=30mm
4.4.方形軟包裝電池擠壓頭 R=25mm,L=200 mm,并焊接于一塊小鋼板上

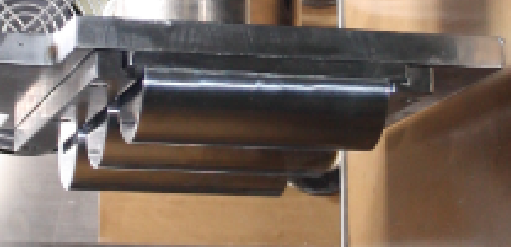

4.5.三個半徑為75mm的半圓柱體,半圓柱體間距30mm,如下圖：
5.擠壓程度：測試過程中只要滿足以下條件中的任意一項（以最先達到為準），設備即可卸壓，完成擠壓測試。
擠壓力達到13 kN或30kN；
或電池的電壓下降至少100mV(或1/3)；
電池變形量達到原電池尺寸的50%以上（或1/10）等測試條件。
擠壓過程中，擠壓達到截止條件和擠壓裝置停止的時間間隔應不大于 100ms。
6.壓力范圍：1 kN ~30kN（常用13 kN&50kN）
7.壓力顯示精度：0.01N， 傳感器分辨率：1/100,000；
8.擠壓速度：0.1~20mm/s 內可調
9.力值誤差：±0.5%F.S
10.力量顯示：高精度壓力傳感并通過電腦屏幕顯示
11.針刺程度：放電池的平面260mm, 用直徑為3~8mm的無銹蝕鋼針以20mm/s~40mm/s度速度貫穿電池最大表面的中心位置，并保持1min.
12.針刺運行方向：從上至下進行刺穿（立式結構）
13.針刺鋼針（45°角）：ф3mm，ф4mm，ф5mm，ф6mm，ф7mm，ф8mm的耐高溫不銹鋼鋼針，長度為130mm各5支，共30支。
14.針刺鋼針（45°角）ф5mm，ф6mm, ф8mm， ф10mm的耐高溫不銹鋼鋼針，長度為180mm各5支.共20支 ；
增加2套圓柱電池針刺夾具。
15.針刺速度：0.1-40mm/s
16.針刺速度分辨率：0.1mm/s
17.針刺速度精度：0.1mm/s
18.針刺位移精度：≦±0.5%F.S
19.控制方式：電腦控制
20.單位轉換：kg, N, lb
21.位移分解度： 0.05 mm
22.數據采樣頻率：100次/秒
23.壓縮有效空間： 800*800*400mm（寬*深*高）
24.機臺擠壓行程：400mm
25.延時功能：0-9999 (H/M/S可任意設定及調整測試時間 )
26.機臺重量：約650kg
27.機臺尺寸：1230*1230*2300mm(寬*深*高)
28.使用電源：AC220V， 50~60HZ， 10A
29.設備功率：2.2KW
東莞市高鑫檢測設備有限公司，是一家專注研發、精準設計、高品質生產、網絡推廣營銷為一體，專業從事半自動化、自動化檢測設備，是專業制造品管儀器儀表的高新技術企業。歡迎有需求的新老客戶來電咨詢！
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://cqhmyk.com/。

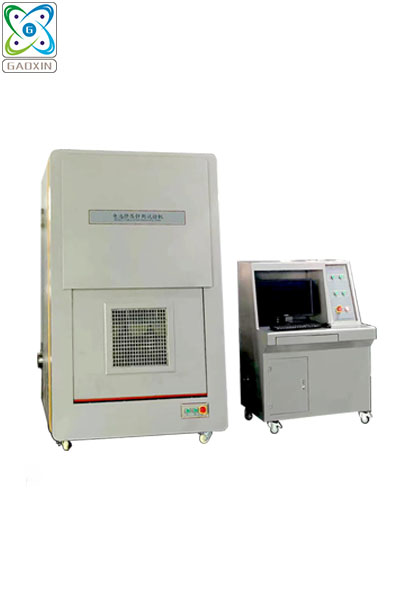

產品名稱：伺服電池擠壓針刺試驗機
