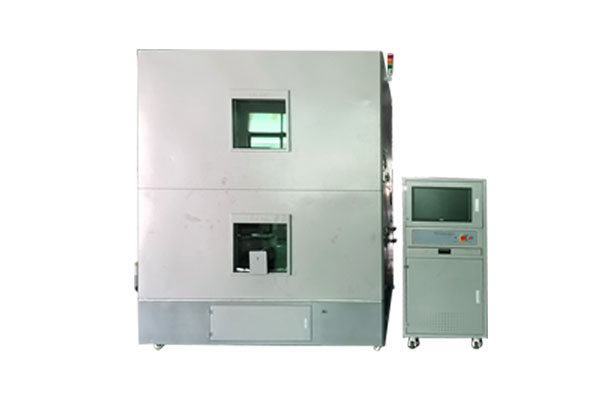

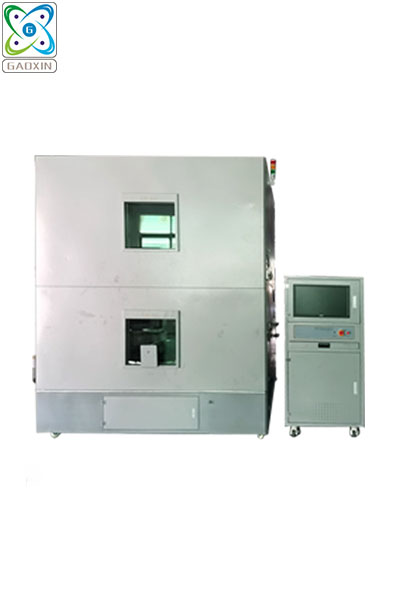

產品名稱：鋰離子電池安全試驗平臺
產品型號：GX-3020-HC200T
產品說明：鋰離子電池安全試驗平臺是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式， 設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值做為判定熱失控的條件。
一、產品名稱：鋰離子電池安全試驗平臺
二、產品型號：GX-3020-HC200T
三、產品說明：鋰離子電池安全試驗平臺是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式， 設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值做為判定熱失控的條件。
1.設備熱失控主控及觸發單元系統組成 | 熱失控觸發采用加熱觸發和燃燒觸發兩種方式，同時配備電池信息采集單元，采集電池的溫度、電壓和電流。 |
2. 觸發方式： | 加熱觸發 |
2.1.加熱通道 | 2通道,加熱片、加熱絲各使用一個加熱通道,加熱輸出電壓可調 |
2.2.加熱方式 | 平面狀加熱裝置（適用于硬殼及軟包電池），發熱絲加熱兩種 |
2.4.發熱介質 | 方形發熱板（上面覆蓋金屬導熱板）和發熱絲 |

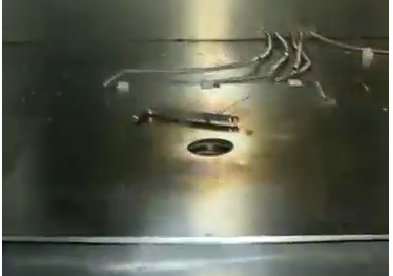

2.5.發熱介質圖片 |
|
2.6.電池放置板尺寸 | 800X 800mm（長*寬） |
2.7.加熱溫度范圍 | 常溫+10℃~ 400℃，加熱最高溫度可達400℃ |
2.8.升溫速率 | ≥25℃/min |
2.9.加熱裝置功率 | 最高加熱功率：3500W ， 單通道最小功率：30W ，加熱功率范圍可調（30~3500W） |
2.10.溫度分辯率 | 0.1℃ |
2.11.溫度穩定度 | 0.5℃ |
2.12.保溫裝置 | 無熔絲開關、超溫保護開關、瓷質保險絲 |
2.13.溫度傳感器 | 高精度電子溫度傳感器 |
2.14.測試電池數量 | 每次只測試一個電池（或1組電池） |
2.15.控制方式 | PC控制(計算機控制) |
2.16.控制形成與終止條件 | a.觸發對象產生電壓降，且下降值超過初始電壓的25%； b.監測點溫度達到制造商規定的最高工作溫度； c.監測點的溫升速率dT/dt≥1℃/s，且持續3s以上。 d.以上a)+c) 或b)+c) 條件發生時，判定電也單體發生熱失控 e.加熱過程中及加熱結束1h 內，如果發生起炎、爆炸現象，試驗應終止并判定為發生熱失控。 |
2.17.溫度采集系統 | 2.17.1.采集范圍：0~1000℃ 2.17.2.溫度分辨率：優于0.1℃ 2.17.3.溫度采集精度：±0.5℃ 2.17.4.溫度采集通道： 40通道 2.17.5.溫度傳感器：本機標配K型熱電偶 2.17.6.采集頻率：100次/s |
2.18.電壓采集系統 | 2.18.1.采集范圍：0-100V； 2.18.2.采集精度：±1%F.S 2.18.3.動作方式：2重積分方式 2.18.4.標配通道數: 20通道 2.18.5.采集頻率： 100次/s 2.18.6.電壓分辨率：0.1V |
2.19.電流采集 | 2.19.1.采集范圍：0-1000A 2.19.2.采集精度：±1%F.S 2.19.3.動作方式：2重積分方式 2.19.4.標配通道數: 1通道 2.19.5.采集頻率：100次/s 2.19.6.分辨率：0.1A |
3.觸發方式：燃燒觸發 | |
3.1控制方式 | PC控制 |
3.2.火焰施加時間 | 0~ 9999秒±0.1秒 |
3.3.試驗圓孔表面直徑 | 102mm |
3.4.試驗網篩 | 由直徑為0.43mm(0.017inch)的不銹鋼鋼絲編織成美英寸含有20個網格的網篩 |
3.5.遠程線控距離 | 無阻隔10米 |
3.6.火焰離網篩高度 | 38mm |
3.7.測試八角罩尺寸 | 每對面間距離為24″（610mm,允差不大于±0.5%），八邊形，同時八面為活動型方便更換和拆卸，高度12″(305mm)。 |
3.8.八角罩材質 | 直徑為0.010inch (0.25mm)的鋼絲編織成每英寸含有16-18網格的網組成。 |
3.9.點火裝置自動移除 | 噴淋消防液時，可控制移開控制器 移除裝置驅動： 交流電機 導向裝置 ： 通過絲桿電動向設備一側移動 電機控制： 在控制器上可手動控制 。 |
3.10.點火方式 | 通過遙控器可遠距離遙控點火 |
4.氣體采集及組分檢測單元主要規格叁數： | |
4.1. 抽氣位置及接口規格 | 接口位置在設備后部，抽氣接口為DN15管牙 |
4.2.氣體采樣泵 | 配套儲氣瓶一個：容積30L ，配備煙霧報警感應裝置。 |

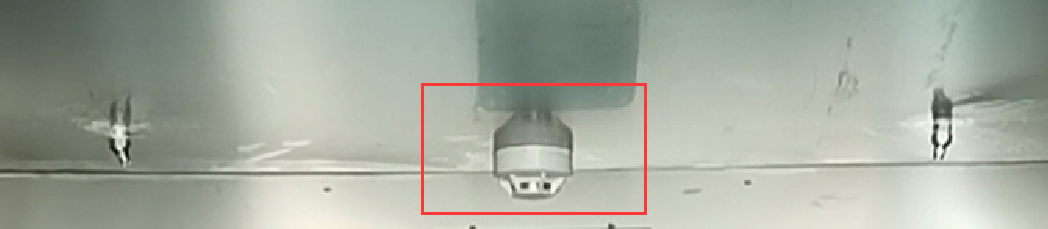

4.3.煙霧報警感應裝置 |
|
4.4.抽取步驟 | 4.4.1.抽氣接口連接真空泵，真空泵另一頭連接儲氣鋼瓶。 4.4.2.啟動真空泵正常運行，真空箱的氣體將不斷地被輸送至鋼瓶內，保存在鋼瓶內。 4.4.3.抽取完成后，關閉鋼瓶的出口閥門，防止回收后的氣體倒流回真空箱內，關閉真空泵，擰緊鋼瓶，完成氣體收集動作。 |
4.4.1.氧氣檢測（O2） | 2.4.1.1.檢測氣體：空氣中的排放氧氣O2 濃度 2.4.1.2.檢測范圍：0-2000ppm 2.4.1.3.分辨率 ：1ppm 配件說明書，詳見附件 |
4.4.2.一氧化碳檢測( CO) | 2.4.2.1.檢測氣體：空氣中的排放一氧化碳 CO 氣體 2.4.2.2.檢測范圍：0-20000ppm 2.4.2.3.分辨率：1ppm 配件說明書，詳見附件 |
4.4.3.二氧化碳檢測(CO2) | 2.4.3.1.檢測氣體：空氣中的排放二氧化碳 CO2 氣體 2.4.3.2.檢測范圍：0-20000ppm 2.4.3.3.分辨率：1ppm 配件說明書，詳見附件 |
4.4.4.氟化氫檢測(HF) | 2.4.4.1.檢測氣體：空氣中的排放氟化氫 HF 氣體 2.4.4.2.檢測范圍：0-20000ppm 2.4.4.3.分辨率：1ppm 配件說明書，詳見附件 |
4.5.電源功率 | 7KW |
4.6.控制箱尺寸 | 1000*600*1350 mm ( 長*寬*高) |
4.7.設備重量 | 1600kg |
4.8.控制器重量: | 120kg |
4.9.使用電源 | 1∮，380V， 50HZ，20A |
東莞市高鑫檢測設備有限公司，是一家專注研發、精準設計、高品質生產、網絡推廣營銷為一體，專業從事半自動化、自動化檢測設備，是專業制造品管儀器儀表的高新技術企業。歡迎有需求的新老客戶來電咨詢！
